| Marchio: | FHDT |
| Numero di modello: | Di cavo a fibre ottiche sciolto ripieno di gel centrale del tubo - GYXTS |
| MOQ: | 500 tamburi |
| prezzo: | negotiable |
| Dettagli dell' imballaggio: | Non non più di 4km/drum |
| Condizioni di pagamento: | Solitamente T/T, altri termini negoziabili |

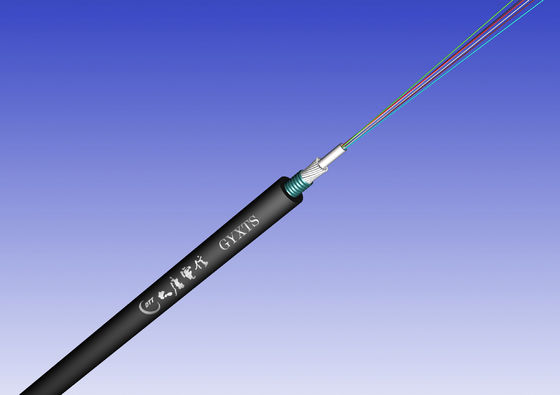

Membro di forza del GYXTS-metallo, tubo sciolto centrale, nastro d'acciaio che protegge, cavo ottico all'aperto della guaina nera del PE.
Le fibre monomodali sono alloggiate in un tubo sciolto che è fatto della plastica del alto-modulo ed è riempito di composto di riempimento del tubo. Il tubo sciolto è corazzato con i fili di acciaio e nastro adesivo d'acciaio ondulato. Poi una guaina esterna del PE è espelsa. Circostanze di applicazione
Raccomandato: Condotta, antenna, scanalatura, fossa del cavo
Fibra ottica fornita in questa specificazione per soddisfare le richieste dell'IEC A1a.1:
|
Attributi della fibra |
|||
|---|---|---|---|
| Attributo | Dettaglio | Valore | Unità |
| Attenuazione massima | @ 850 nanometro | 2,50 | dB/km |
| Attenuazione massima | @ 1300 nanometro | 0,80 | dB/km |
| Diametro di centro | Termine nominale | 50 | μm |
| Tolleranza | ± 2,5 | μm | |
| Diametro del rivestimento | Termine nominale | 125,0 | μm |
| Tolleranza | ± 1,0 | μm | |
| errore di concentricità del Centro-rivestimento | Massimo | 2,0 | μm |
| Non circolarità del rivestimento | Massimo | 1,0 | % |
| Larghezza di banda-lengthproduct modale minima per il lancio riempito troppo | @ 850 nanometro | 500 | Mkz·chilometro |
| @ 1300 nanometro | 500 | Mkz·chilometro | |
| Apertura numerica | - | 0.200±0.015 | Senza dimensioni |
| Lunghezza d'onda zero della dispersione, λ0 | - | ≤ 1295 λ0 ≤1340 | nanometro |
| Pendio zero della dispersione, S0 | - |
S0 ≤ 0,105 da 1295 ≤ 1310nm del ≤ λ0 di nanometro e ≤ 0,000375 (1590--λ0) da 1295 ≤ 1310nm del ≤ λ0 di nanometro |
ps/(nm2 × chilometro) |
La struttura standard del cavo di GYXTS è indicata nella seguente tavola, l'altra struttura ed il numero di fibre è inoltre disponibile secondo i requisiti di cliente.
| Oggetto | Indice | Valore |
| Tubo sciolto | Materiale | PBT |
| Numero | 2 | |
| Diametro esterno (millimetri) | 2,4 | |
| Numero di fibre per tubo | A1a.1 | 2~12 |
| membro di forza | Materiale | Fosfatizzazione del filo di acciaio |
| Diametro (millimetri) | 0,6 | |
| Numero | 14 | |
| Acqua che blocca materiale | Materiale | Gel di riempimento composto |
| Armatura | Materiale | Il PE ha ricoperto il nastro d'acciaio ondulato |
| Guaina esterna | Materiale | MDPE |
| Colore | Nero | |
| Spessore (millimetri) | Termine nominale: 1,8 | |
| Diametro del cavo (millimetro) approssimativamente. | 8,4 | |
| Peso del cavo (kg/km) approssimativamente. | 110 | |
| Oggetto | Valore |
| Prestazione di tensione (N) | 1500 |
| Schiacciamento (N/100mm) | 1000 |
| Temperatura di operazione: | -40℃~+60℃ |
| Temperatura dell'installazione | -15℃~+60℃ |
| Temperatura di stoccaggio | -40℃~+60℃ |
La lunghezza di consegna standard di un cavo è 1000m, 2000m o 3000m con la tolleranza 0~+20m. Se le richieste speciali sono fatte nel contratto, la lunghezza di cavo fornita dovrebbe conformarsi a.
|
|
