| Marchio: | FHDT |
| Numero di modello: | Cavo ottico incagliato della metropolitana sciolta |
| MOQ: | 500 tamburi |
| prezzo: | negotiable |
| Dettagli dell' imballaggio: | Non non più di 4km/drum |
| Condizioni di pagamento: | Solitamente T/T, altri termini negoziabili |

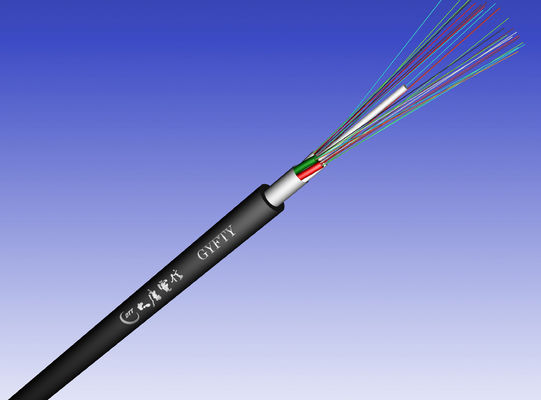

Cavo-GYFTY ottico incagliato della metropolitana sciolta
Le fibre ottiche sono alloggiate in tubi sciolti che sono fatti della plastica del alto-modulo e sono riempiti di composto di riempimento del tubo. I tubi (e riempitori) sono incagliati intorno al membro di forza centrale per formare il centro del cavo. Il centro è coperto dal gel di riempimento del composto. Per concludere, una guaina esterna del PE è espelsa.
Questo prodotto può essere utilizzato come linee di trasmissione all'aperto nella rete del centro (per esempio, lunga distanza e linee del relè fra i centri di telecomunicazione locali). Può anche essere utilizzato come le linee o alimentatore all'aperto di distribuzione nella rete di accesso.
Raccomandato: Condotta, antenna, scanalatura
La fibra ottica del singolo modo o la fibra ottica mista sarà selezionata secondo i bisogni degli utenti
La struttura standard di cavo è indicata nella seguente tavola, l'altra struttura ed il numero di fibre è inoltre disponibile secondo i requisiti di cliente.
| Oggetto | Indice | Osservazioni di valore | |||||
| 6 | 12 | 24 | 48 | 96 | 144 | ||
| Tubo sciolto | Materiale | PBT | |||||
| Numero | 1 | 2 | 4 | 4 | 8 | 12 | |
| Diametro esterno (millimetri) | 2,1 | 2,1 | 2,1 | 2,5 | 2,5 | 2,5 | |
| Numero di fibre per tubo | Numero | 6 | 6 | 6 | 12 | 12 | 12 |
| Riempitore | Materiale | Polipropilene | |||||
| Numero | 5 | 4 | 2 | 2 | - | - | |
| Membro di forza centrale | Materiale | Plastica a fibra rinforzata (FRP) | |||||
| Diametro (millimetri) | 2,3 | 2,3 | 2,3 | 2,6 | 2,8 | 3,3 | |
| Diametro di strato del PE (millimetri) | - | - | - | - | 4,2 | 7,4 | |
| Blocchetto dell'acqua | Materiale | Gel di riempimento composto | |||||
| Guaina esterna | Materiale | HDPE | |||||
| Colore | Nero | ||||||
| Spessore (millimetri) | Termine nominale: 1,8 | ||||||
| Diametro del cavo (millimetro) approssimativamente. | 10,2 | 10,2 | 10,2 | 11,3 | 12,9 | 16,1 | |
| Numero | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Colore | Blu | O | Il GR | BR | Ardesia | Bianco | Rosso | Nero | Il YE | Viola | Rosa | Acqua |
Nota: colore della fibra in ogni tubo secondo essere la tavola di cui sopra.
| Oggetto | Valore | |
| Prestazione di tensione (N) | 1500 | |
| Schiacciamento (N/100mm) | 1000 | |
| Raggio di piegamento minimo | Dinamico | 25 volte del diametro del cavo |
| Elettricità statica | 12,5 volte del diametro del cavo | |
| Temperatura di operazione: | -30℃~+70℃ | |
| Temperatura dell'installazione | -40℃~+70℃ | |
| Temperatura di stoccaggio | -40℃~+70℃ | |
La lunghezza di consegna standard di un cavo è 1000m.2000m.3000m o 4000m con la tolleranza 0~+20m. Se le richieste speciali sono fatte nel contratto, la lunghezza di cavo fornita dovrebbe conformarsi a.
|
|
