| Luogo di origine: | Chengdu, Cina |
|---|---|
| Marca: | FHDT |
| Certificazione: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Numero di modello: | Cat.6A S-FTP |
| Quantità di ordine minimo: | 500 tamburi |
| Prezzo: | Negotiable |
| Imballaggi particolari: | Tamburo neutrale, 305m/drum |
| Tempi di consegna: | 3-4 settimane |
| Termini di pagamento: | Solitamente T/T, altri termini negoziabili |
| Numero di conduttori: | 8 | Tipo: | Cat.6A S-FTP |
|---|---|---|---|
| Applicazione: | Sistema di cablaggio/di telecomunicazione | colore: | Su misura |
| Materiale del rivestimento: | PVC&LSZH | Conduttore Material: | Filo di rame senza ossigeno |
| Struttura: | twisted pair 4P | Conduttore: | 23 AWG |
| Imballaggio: | Tamburo neutrale | Quantità: | 305m/drum |
| Evidenziare: | cavo di Ethernet di 550MHz Cat6A,Diafonia bassa Lan Cable del ftp di Cat6A S,Ftp di 23AWG Cat6A S |
||

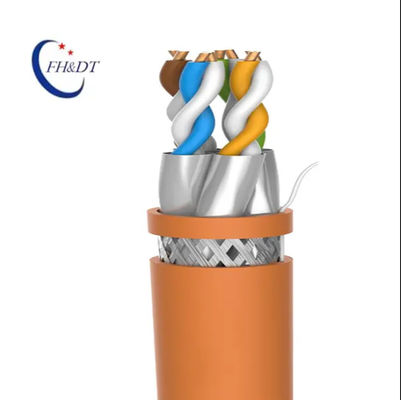

Cat.6A S-FTP 4 accoppia la diafonia bassa Lan Cable
Diafonia bassa Lan Cable di Cat.6A S-FTP
Dettaglio rapido:
Descrizione:
Il conduttore adotta 23AWG il filo di rame senza ossigeno di alta qualità (99,99%). Adatto a 10 applicazioni di Gigabit Ethernet, il più alta frequenza della trasmissione può raggiungere 550MHz. Progettato nella struttura dello sotto-schermo del di alluminio, l'indice di diafonia fra ogni paio dovrebbe essere aumentato vicino niente di meno che 10dB. Il cavo può passare la prova o 90m di Manica di 100m prova di collegamento permanente. Completamente incontri e superiore alle norme di IEEE802.3an ISO/IEC 11801-2008 ANSI/TIA-568C.2-2009, in conformità con l'UL di CPR. Accetti la personalizzazione dell'OEM o del ODM
Specifiche:
| Norma della prova | TIA/EIA-568C.2, ISO_IEC 11801 | ||||||||||||||

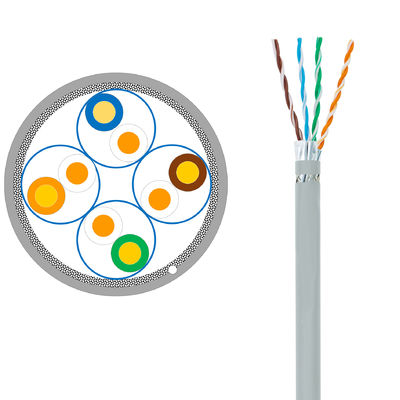

| Costruzione | |||||||||||||||
| Conduttore | Materiale | Rame nudo solido |
|
||||||||||||
| Diametro (millimetri) | 0,58 | ||||||||||||||
| Isolamento | Materiale | PE della Pelle-schiuma-pelle | |||||||||||||
| Diametro (millimetri) | 1,38 | ||||||||||||||
| Colore del centro | 1: /blue bianco | 2: /orange bianco | |||||||||||||
| 3: /green bianco | 4: bianco/marrone | ||||||||||||||
| Rubinetto del poliestere | Nessun | di alluminio | 4×14mm×0.075mm | ||||||||||||
| Cavo dello strappo | Tex111 | Vuoti il cavo | 0.5mm, TC | ||||||||||||
| Treccia (millimetri) | 16/4/0.12, TC | Copertura | ≥30% | ||||||||||||
| Guaina | Materiale | PVC/LSZH | |||||||||||||
| Spessore | 0.75±0.1mm | ||||||||||||||
| Diametro | 8.1±0.2mm | ||||||||||||||
| Colore | Medium grigio/nero | ||||||||||||||
| Stampa di superficie | Livello della lettera | 3,0 ± 0.5mm | |||||||||||||
| Colore | Nero/bianco | ||||||||||||||
| Stampi l'errore & lo spazio | ≤± 0,5%, 1m | ||||||||||||||
| Pacchetto | Bobina in scatola | Lunghezza del pacchetto | 305m | ||||||||||||
| Dimensioni della scatola (millimetri) | 510*510*240 | ||||||||||||||
| Proprietà elettriche | |||||||||||||||
| Conduttore Resistance (20℃) | ≤8.8 Ω/100m | ||||||||||||||
| Squilibrio di resistenza elettrica (20℃) | ≤2.0% | ||||||||||||||
| Resistenza di isolamento | >5000 MΩ·chilometro | ||||||||||||||
| Paia per frantumare squilibrio di capacità (0,8 chilociclo o 1KHz) | ≤160 pF/100m | ||||||||||||||
| Capacità reciproca di paio | ≤5.6 nF/100m | ||||||||||||||
| Proprietà della trasmissione (prova della passera) | |||||||||||||||
|
Feq |
RITARDO DI FASE | L'IL | RL | DOPO | PS DOPO | ELFEXT | PS ELFEXT | ||||||||
| ≤ns/100m | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||
| 1,0 | 570 | 2,1 | 20,0 | 74,3 | 72,3 | 68,0 | 65,0 | ||||||||
| 4,0 | 552 | 3,8 | 23,0 | 66,3 | 63,3 | 56,0 | 53,0 | ||||||||
| 8,0 | 547 | 5,3 | 24,5 | 61,8 | 58,8 | 49,9 | 46,9 | ||||||||
| 10,0 | 545 | 5,9 | 25,0 | 60,3 | 57,3 | 48,0 | 45,0 | ||||||||
| 16,0 | 543 | 7,5 | 25,0 | 57,2 | 54,2 | 43,9 | 40,9 | ||||||||
| 20,0 | 542 | 7,4 | 25,0 | 55,8 | 52,8 | 42,0 | 39,0 | ||||||||
| 25,0 | 541 | 9,4 | 24,3 | 54,3 | 51,3 | 40,0 | 37,0 | ||||||||
| 31,25 | 540 | 10,5 | 23,6 | 52,9 | 49,9 | 38,1 | 35,1 | ||||||||
| 62,5 | 539 | 15,0 | 21,5 | 48,4 | 45,4 | 32,1 | 29,1 | ||||||||
| 100 | 538 | 19,1 | 20,1 | 45,3 | 42,3 | 28,0 | 26,0 | ||||||||
|
200 |
537 | 27,6 | 18,0 | 40,8 | 37,8 | 22,0 | 19,0 | ||||||||
| 250 | 536 | 31,1 | 17,3 | 39,3 | 36,3 | 20,0 | 17,0 | ||||||||
| 300 | 536 | 34,3 | 17,3 | 38,1 | 35,1 | 18,5 | 15,5 | ||||||||
| 400 | 536 | 40,1 | 17,3 | 36,3 | 33,3 | 16,0 | 13,0 | ||||||||
| 500 | 536 | 45,3 | 17,3 | 34,8 | 31,8 | 14,0 | 11,0 | ||||||||
Più adatto a prestazione di piegamento più rigorosa dell'ambiente. È usato solitamente per il cellulare, la telecomunicazione, la copertura del segnale del telefono cellulare del contatto e la copertura del segnale del citofono. Comunemente usato come saltatore fra l'antenna e l'alimentatore principale, il trasmettitore e l'alimentatore principale nella stazione base, la linea interna del collegamento di attrezzatura, la copertura dell'interno, ecc.
FAQ
Cat.6A S-FTP Lan Cable
Q1. Posso avere un ordine del campione per il cavo?
: Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili.
Q2. Che cosa circa il termine d'esecuzione?
: 1 settimana per il campione che prepara, 3-4 settimane per la fabbricazione in serie.
Q3. Avete di limite di MOQ per ordine di Lan Cable?
: MOQ basso, 1pc per il controllo del campione è disponibile. 200 scatole (305m/box) per fabbricazione in serie
Q5. Come continuare un ordine per Lan Cable?
: In primo luogo conosciamo i vostri requisiti o applicazione.
Secondariamente citiamo secondo i vostri requisiti o i nostri suggerimenti.
In terzo luogo il cliente conferma i campioni ed i posti depositano per ordine convenzionale.
In quarto luogo forniamo il dato dettagliato d'imballaggio e confermiamo con il cliente.
Poi sistemiamo la produzione.
Q6. È GIUSTO da stampare il mio logo sul prodotto del cavo di lan?
: Sì. Informici prego formalmente prima della nostra produzione.
Q7: Offrite garantite per i prodotti?
: Sì, offriamo 25 anni di garanzia ai nostri prodotti.
