Luogo di origine: | La Cina, Chengdu |
---|---|
Marca: | FHDT |
Certificazione: | ISO,RoHs, ETL, UL, CPR |
Numero di modello: | ″ HCAAYZ-50-12 rallentatore di 1/2 |
Quantità di ordine minimo: | 10 km |
Prezzo: | Negotiable |
Imballaggi particolari: | Tamburo o cartone neutrale, 500m/drum o 200m/carton. Personalizzabile |
Tempi di consegna: | 3-4 settimane per fabbricazione in serie |
Termini di pagamento: | Solitamente T/T, altri termini negoziabili |
Applicazione: | Sistema di cablaggio/di telecomunicazione, stazione base | Conduttore interno: | Alluminio placcato di rame |
---|---|---|---|
Conduttore esterno: | Metropolitana di rame ondulata anulare | Isolamento: | 3 strati di isolamento |
Colore: | Su misura | Materiale del rivestimento: | LSZH |
Imballaggio: | Tamburo neutrale/cartone neutrale | Quantità: | 500m/Drum o 200m/Carton |
Evidenziare: | cavo rallentatore del ″ rf di 1/2 50 ohm,cavo coassiale con poche perdite flessibile del ritardatore del ″ di 1/2,cavo coassiale con poche perdite flessibile HCAAYZ-50-12 |

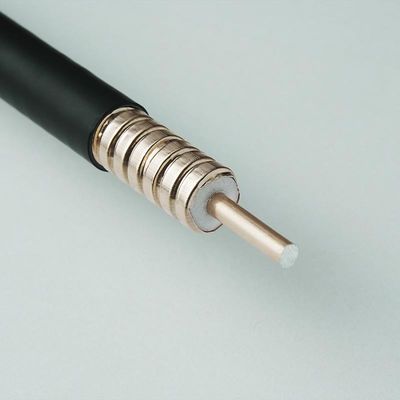

Pollice ignifugo del cavo 1/2 50Ohm del rame flessibile rf (ritardatore) del ″ di 1/2 HCAAYZ-50-12
Dettaglio rapido:
Descrizione:
Il cavo coassiale di radiofrequenza flessibile inoltre è chiamato cavo di alimentatore di Flexible RF o cavo di alimentatore. gli alimentatori di 1/2 «sono cavi in genere trasportatore-specifici con le perdite molto basse e sostengono i collegamenti interurbani. Nei grandi progetti, il cavo coassiale di un 1/2» è un cavo essenziale, un collegamento semplice e un'incidenza guasti bassa dopo installazione. Accetti la personalizzazione dell'OEM o del ODM
Specifiche:
Conduttore interno | |
Rame-metropolitana liscia | |
Diametro (millimetri) | 4.80±0.10 |
Isolamento | |
3 strati di isolamento | |
Diametro (millimetri) | 12.0±0.2 |
Conduttore esterno | |
Rame-metropolitana ondulata | |
Diametro sopra rame | |
Conduttore esterno (millimetri) | 13.80±0.25 |
Rivestimento | |
Spessore (millimetri) | 1.0±0.2 |
Diametro (millimetri) | 15.8±0.2 |
Raggio di piegamento minimo (millimetri) | |
Singolo piegamento | 70 |
Piegamento multiplo | 125 |
Numero minimo delle curvature | 15 |
Gamma di temperature (℃) | |
Rivestimento standard | -40~+70 |
Rivestimento ignifugo | -25~+70 |
Impedenza (Ω) | 50±1 | |
Capacità (pF/m) | 75.8±2 | |
Velocità (%) | 88 | |
Ripartizione di CC, volt (V) | ≥4000 | |
Proteggendo efficacia (dB) | >>120 | |
Taglio Frequenc (gigahertz) | 8,8 | |
Attenuazione (dB/100m) e potere medio (chilowatt) | ||
Frequenza | Attenuazione | Media |
Potere | ||
150 megahertz | 2,67 | 3,17 |
450 megahertz | 4,74 | 1,80 |
800 megahertz | 6,45 | 1,33 |
900 megahertz | 6,87 | 1,25 |
1800 megahertz | 10,08 | 0,86 |
2000 megahertz | 10,70 | 0,81 |
2500 megahertz | 12,10 | 0,72 |
3000 megahertz | 13,39 | 0,65 |
3500 megahertz | 14,66 | 0,59 |
4000 megahertz | 15,83 | 0,55 |
5000 megahertz | 18,04 | 0,48 |
VSWR | ||
820MHz~960MHz | 1,10 | |
1700MHz~2200MHz | 1,10 | |
2200MHz~2700MHz | 1,15 | |
3300MHz~3600MHz | 1,20 | |
4400MHz~5000MHz | 1,20 |
Condizioni normali:
Per attenuazione: VSWR 1,0, temperatura 20℃ del cavo
Per potere medio: VSWR 1,0, temperatura ambiente 40℃
Caricamento solare interno di temperatura 100℃.No del conduttore.
Il valore massimo di attenuazione e di VSWR sarà 105% fuori dal valore nominale.
Condizioni normali:
Per attenuazione: VSWR 1,0, temperatura 20℃ del cavo
Per potere medio: VSWR 1,0, temperatura ambiente 40℃
Caricamento solare interno di temperatura 100℃.No del conduttore.
Il valore massimo di attenuazione e di VSWR sarà 105% fuori dal valore nominale.
Applicazioni:
È usato solitamente per il cellulare, la telecomunicazione, la copertura del segnale del telefono cellulare del contatto e la copertura del segnale del citofono.
