| Luogo di origine: | Chengdu, Cina |
|---|---|
| Marca: | FHDT |
| Certificazione: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Numero di modello: | Cat.7A S-FTP |
| Quantità di ordine minimo: | 500 tamburi |
| Prezzo: | Negotiable |
| Imballaggi particolari: | Tamburo neutrale, 305m/drum |
| Tempi di consegna: | 3-4 settimane |
| Termini di pagamento: | Solitamente T/T, altri termini negoziabili |
| Capacità di alimentazione: | 3-4 settimane per fabbricazione in serie |
| Nome di prodotto: | Cavo di Ethernet di S-FTP Cat.7A | Numero di conduttori: | 8 |
|---|---|---|---|
| Tipo: | Cat.7A S-FTP | Applicazione: | Sistema di cablaggio/di telecomunicazione |
| Colore: | Su misura | Materiale del rivestimento: | PVC&LSZH |
| Materiale conduttore: | Filo di rame senza ossigeno | Struttura: | twisted pair 4P |
| Conduttore: | AWG 22 | Quantità: | 305m/drum |
| Evidenziare: | IEC 61156-5 del cavo di Ethernet di Cat7A,Ethernet cat7a dell'OEM S-FTP,Ethernet cat7a del PVC LSZH |
||
L'OEM S-FTP 4 accoppia il cavo di Ethernet trasversale basso di indice Cat.7A di conversazione
Descrizione
Cat.7A S - il cavo basso di indice lan di diafonia del ftp è costruito con un conduttore di rame senza ossigeno di alta qualità 22AWG per frequenza ottimale della trasmissione fino a 1000MHz. L'indice di diafonia fra ogni paio è stato aumentato vicino niente di meno che 10dB e questo cavo può passare sia la prova che 90m del canale di 100m prova di collegamento permanente, in conformità con le norme di IEEE802.3an, di ISO/IEC 11801-2008, di ANSI/TIA-568C.2-2009 come pure dell'UL di CPR. Questo prodotto è sostenuto da una garanzia da 25 anni e può essere personalizzato come prodotto del ODM o dell'OEM.
Specifiche:
| Norma della prova | IEC 61156-5 | ||||||||||||||||||

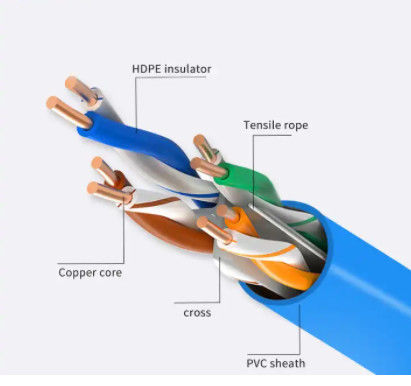

| Costruzione | |||||||||||||||||||
| Conduttore | Materiale | Rame nudo solido | | ||||||||||||||||
| Diametro (millimetri) | 0,63±0.01 | ||||||||||||||||||
| Isolamento | Materiale | PE della Pelle-schiuma-pelle | |||||||||||||||||
| Diametro (millimetri) | 1,49±0.05 | ||||||||||||||||||
| Colore del centro | 1.white-blue/blue | 2.white-orange/orange | |||||||||||||||||
| 3.white-green/green | 4.white-brown/brown | ||||||||||||||||||
| Rubinetto del poliestere | Nessun | di alluminio | Sì | ||||||||||||||||
| Cavo dello strappo | 210D*3 | Vuoti il cavo | Nessun | ||||||||||||||||
| Treccia | Sì | Copertura | ≥30% | ||||||||||||||||
| Guaina | Materiale | PVC | |||||||||||||||||
| Spessore (millimetri) | 0.6±0.1 | ||||||||||||||||||
| Diametro (millimetri) | 8.2±0.5 | ||||||||||||||||||
| Colore | Grigio | ||||||||||||||||||
| Stampa di superficie | Livello della lettera | 3,0 ± 0.5mm | |||||||||||||||||
| Colore | Nero | ||||||||||||||||||
| Stampi l'errore & lo spazio | ≤± 0,5%, 1m | ||||||||||||||||||
| Pacchetto: Tamburo | Lunghezza del pacchetto: 305m | ||||||||||||||||||
| Dimensioni della scatola (millimetri) | 400*200*320 | ||||||||||||||||||
| Proprietà elettriche | |||||||||||||||||||
| Conduttore Resistance (20℃) | ≤9.5 Ω/100m | ||||||||||||||||||
| Squilibrio di resistenza elettrica (20℃) | ≤2.0% | ||||||||||||||||||
| Resistenza di isolamento | >5000 MΩ·chilometro | ||||||||||||||||||
| Paia per frantumare squilibrio di capacità (0,8 chilociclo o 1KHz) | ≤160pF/100m | ||||||||||||||||||
| Capacità reciproca di paio | ≤5.6nF/100m | ||||||||||||||||||
| Proprietà della trasmissione (prova della passera) | |||||||||||||||||||
Feq | Zc | L'IL | RL | DOPO | PS DOPO | ELFEXT | PS ELFEXT | ||||||||||||
| Ω | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||||||
| 4,00 | 100±15Ω | 3,7 | 23,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||||||
| 8,00 | 5,2 | 24,5 | 78,0 | 75,0 | 77,2 | 74,2 | |||||||||||||
| 10,00 | 5,8 | 25,0 | 78,0 | 75,0 | 75,3 | 72,3 | |||||||||||||
| 16,00 | 7,3 | 25,0 | 78,0 | 75,0 | 71,2 | 68,2 | |||||||||||||
| 20,00 | 8,2 | 25,0 | 78,0 | 75,0 | 69,3 | 66,3 | |||||||||||||
| 25,00 | 9,2 | 24,3 | 78,0 | 75,0 | 67,3 | 64,3 | |||||||||||||
| 31,25 | 10,3 | 23,6 | 78,0 | 75,0 | 65,4 | 62,4 | |||||||||||||
| 62,50 | 14,6 | 21,5 | 78,0 | 75,0 | 59,4 | 56,4 | |||||||||||||
| 100,00 | 18,5 | 20,1 | 75,4 | 72,4 | 55,3 | 52,3 | |||||||||||||
| 200,00 | 100±18Ω | 26,5 | 18,0 | 70,9 | 67,9 | 49,3 | 46,3 | ||||||||||||
| 250,00 | 29,7 | 17,3 | 69,4 | 66,4 | 47,3 | 44,3 | |||||||||||||
| 300,00 | 100±25Ω | 32,7 | 17,3 | 68,2 | 65,2 | 45,8 | 42,8 | ||||||||||||
| 400,00 | 38,0 | 17,3 | 66,4 | 63,4 | 43,3 | 40,3 | |||||||||||||
| 500,00 | 42,8 | 17,3 | 64,9 | 61,9 | 41,3 | 38,3 | |||||||||||||
| 600,00 | 47,1 | 17,3 | 63,7 | 60,7 | 39,7 | 36,7 | |||||||||||||
| 1000 | 100±35Ω | 61,9 | 15,1 | 60,4 | 57,4 | 35,3 | 32,3 | ||||||||||||
| Temperatura dell'ambiente | |||||||||||||||||||
| Deposito | -10~+50℃ | Installazione | -5~+40 | Lavoro | -20 ~ +60 | ||||||||||||||
| Osservazione | |||||||||||||||||||
a) Assicuri la prova di Manica del passaggio 100m ed il passaggio 90m prova di collegamento permanente. | |||||||||||||||||||
Applicazioni:
Ampiamente usato per il cablaggio fra lo sbocco di telecomunicazione delle aree di lavoro e la struttura di distribuzione del SISTEMA di CABLAGGIO GENERICO in costruzione del gabinetto trasversale del collegamento ed il cablaggio fra lo sbocco di telecomunicazione dell'utente e la struttura di distribuzione nel sistema di cablaggio residenziale.
FAQ
Cat.7A S-FTP Lan Cable
Q1. Posso avere un ordine del campione per il cavo?
: Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili.
Q2. Che cosa circa il termine d'esecuzione?
: 1 settimana per il campione che prepara, 3-4 settimane per la fabbricazione in serie.
Q3. Avete di limite di MOQ per ordine di Lan Cable?
: MOQ basso, 1pc per il controllo del campione è disponibile. 200 scatole (305m/box) per fabbricazione in serie
Q5. Come continuare un ordine per Lan Cable?
: In primo luogo conosciamo i vostri requisiti o applicazione.
Secondariamente citiamo secondo i vostri requisiti o i nostri suggerimenti.
In terzo luogo il cliente conferma i campioni ed i posti depositano per ordine convenzionale.
In quarto luogo forniamo il dato dettagliato d'imballaggio e confermiamo con il cliente.
Poi sistemiamo la produzione.
Q6. È GIUSTO da stampare il mio logo sul prodotto del cavo di lan?
: Sì. Informici prego formalmente prima della nostra produzione.
Q7: Offrite garantite per i prodotti?
: Sì, offriamo 25 anni di garanzia ai nostri prodotti.
