| Luogo di origine: | Chengdu, Cina |
|---|---|
| Marca: | FHDT |
| Certificazione: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| Numero di modello: | Cat.7 S-FTP |
| Quantità di ordine minimo: | 500 tamburi |
| Prezzo: | Negotiable |
| Imballaggi particolari: | Tamburo neutrale, 305m/drum |
| Tempi di consegna: | 3-4 settimane |
| Termini di pagamento: | Solitamente T/T, altri termini negoziabili |
| Capacità di alimentazione: | 3-4 settimane per fabbricazione in serie |
| Numero di conduttori: | 8 | Tipo: | Cat.7 S-FTP |
|---|---|---|---|
| Applicazione: | Sistema di cablaggio/di telecomunicazione | Colore: | Su misura |
| Materiale del rivestimento: | PVC&LSZH | Materiale conduttore: | Filo di rame senza ossigeno |
| Struttura: | twisted pair 4P | Conduttore: | 23 AWG |
| Imballaggio: | Tamburo neutrale | Quantità: | 305m/d |
| Evidenziare: | Cavo di Ethernet del ODM Cat7 dell'OEM,Gatto 7 del ftp del PVC LSZH,Gatto 7 del ftp di telecomunicazione |
||

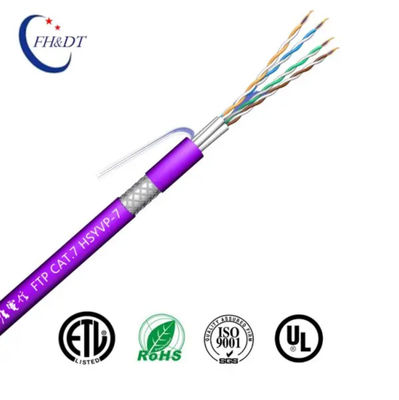

Cat.7 S-FTP 4 accoppia l'indice trasversale basso Lan Cable di conversazione
| Numero dei conduttori: | 8 | Tipo: | Cat.7 S-FTP |
|---|---|---|---|
| Applicazione: | Sistema di cablaggio/di telecomunicazione | Colore: | Su misura |
| Materiale del rivestimento: | PVC&LSZH | Conduttore Material: | Filo di rame senza ossigeno |
| Struttura: | twisted pair 4P | Conduttore: | AWG 23 |
| Imballaggio: | Tamburo neutrale | Quantità: | 305m/d |
Dettaglio rapido:
Descrizione:
Il conduttore adotta 23AWG il filo di rame senza ossigeno di alta qualità (99,99%). Adatto a 10 applicazioni di Gigabit Ethernet, il più alta frequenza della trasmissione può raggiungere 600MHz. Progettato nella struttura dello sotto-schermo del di alluminio e dello schermo generale di strato di seta, l'indice di diafonia fra ogni paio dovrebbe essere aumentato vicino niente di meno che 10dB. Il cavo può passare la prova o 90m di Manica di 100m prova di collegamento permanente. Completamente incontri e superiore alle norme di IEEE802.3an ISO/IEC 11801-2008 ANSI/TIA-568C.2-2009, in conformità con l'UL di CPR. Accetti la personalizzazione dell'OEM o del ODM
Specifiche:
| Norma della prova | ISO/IEC 61156,5, IEEE 802,3, YD/T 1019 | ||||||||||||||
| Costruzione | |||||||||||||||
| Conduttore | Materiale | Rame nudo solido |
|
||||||||||||
| Diametro (millimetri) | 0,58 | ||||||||||||||
| Isolamento | Materiale | PE della Pelle-schiuma-pelle | |||||||||||||
| Diametro (millimetri) | 1,35 | ||||||||||||||
| Colore del centro | 1 bianco-blu/blu | 2 bianco-arancio/arancio | |||||||||||||
| 3 bianco verdi/verdi | 4 bianco-Brown/marroni | ||||||||||||||
| di alluminio | 14×0.075mm | Treccia (millimetri) | 16/7/0.10, TC | ||||||||||||
| Cavo dello strappo | Tex111 | Copertura | ≥40% | ||||||||||||
| Guaina | Materiale | PVC/LSZH | |||||||||||||
| Spessore | 0.65±0.1mm | ||||||||||||||
| Diametro | 8.2±0.2mm | ||||||||||||||
| Colore | Medium grigio/nero | ||||||||||||||
| Stampa di superficie | Livello della lettera | 3,0 ± 0.5mm | |||||||||||||
| Colore | In bianco e nero | ||||||||||||||
| Stampi l'errore & lo spazio | ≤± 0,5%, 1m | ||||||||||||||
| Pacchetto | Bobina in scatola | Lunghezza del pacchetto | 305m | ||||||||||||
| Dimensioni della scatola (millimetri) | 510*510*240 | ||||||||||||||
| Proprietà elettriche | |||||||||||||||
| Conduttore Resistance (20℃) | ≤9.5 Ω/100m | ||||||||||||||
| Squilibrio di resistenza elettrica (20℃) | ≤2.0% | ||||||||||||||
| Resistenza di isolamento | >5000 MΩ·chilometro | ||||||||||||||
| Paia per frantumare squilibrio di capacità (0,8 chilociclo o 1kHz) | ≤330 pF/100m | ||||||||||||||
| Capacità reciproca di paio | ≤5.6 nF/100m | ||||||||||||||
| Direzione obliqua di ritardo | ≤25 ns/100m | ||||||||||||||
| Proprietà della trasmissione (prova della passera) | |||||||||||||||
|
Feq Megahertz |
RITARDO DI FASE | L'IL | RL | DOPO | PS DOPO | ELFEXT | PS ELFEXT | ||||||||
| ≤ns/100m | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||
| 1,0 | 570 | 2,0 | 20,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||
| 4,0 | 552 | 3,7 | 23,0 | 78,0 | 75,0 | 78,0 | 75,0 | ||||||||
| 8,0 | 547 | 5,2 | 24,5 | 78,0 | 75,0 | 77,2 | 74,2 | ||||||||
| 10,0 | 545 | 5,9 | 25,0 | 78,0 | 75,0 | 75,3 | 72,3 | ||||||||
| 16,0 | 543 | 7,4 | 25,0 | 78,0 | 75,0 | 71,2 | 68,2 | ||||||||
| 20,0 | 542 | 8,3 | 25,0 | 78,0 | 75,0 | 69,3 | 66,3 | ||||||||
| 25,0 | 541 | 9,3 | 24,3 | 78,0 | 75,0 | 67,3 | 64,3 | ||||||||
| 31,25 | 540 | 10,4 | 23,6 | 78,0 | 75,0 | 65,4 | 62,4 | ||||||||
| 62,5 | 539 | 14,9 | 21,5 | 75,5 | 72,5 | 59,4 | 56,4 | ||||||||
| 100 | 538 | 19,0 | 20,1 | 72,4 | 69,4 | 55,3 | 52,3 | ||||||||
|
200
|
537 | 27,5 | 18,0 | 67,9 | 64,9 | 49,3 | 46,3 | ||||||||
| 250 | 536 | 31,0 | 17,3 | 66,4 | 63,4 | 47,3 | 44,3 | ||||||||
| 300 | 536 | 34,2 | 17,3 | 65,2 | 62,2 | 45,8 | 42,8 | ||||||||
| 400 | 536 | 40,0 | 17,3 | 63,4 | 60,4 | 43,3 | 40,3 | ||||||||
| 500 | 536 | 45,3 | 17,3 | 61,9 | 58,9 | 41,3 | 38,3 | ||||||||
| 600 | 535 | 50,1 | 17,3 | 60,7 | 57,7 | 39,7 | 36,7 | ||||||||
Applicazioni:
Ampiamente usato per il cablaggio fra lo sbocco di telecomunicazione delle aree di lavoro e la struttura di distribuzione del SISTEMA di CABLAGGIO GENERICO in costruzione del gabinetto trasversale del collegamento ed il cablaggio fra lo sbocco di telecomunicazione dell'utente e la struttura di distribuzione nel sistema di cablaggio residenziale.
FAQ
Cat.7 S-FTP Lan Cable
Q1. Posso avere un ordine del campione per il cavo?
: Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili.
Q2. Che cosa circa il termine d'esecuzione?
: 1 settimana per il campione che prepara, 3-4 settimane per la fabbricazione in serie.
Q3. Avete di limite di MOQ per ordine di Lan Cable?
: MOQ basso, 1pc per il controllo del campione è disponibile. 200 scatole (305m/box) per fabbricazione in serie
Q5. Come continuare un ordine per Lan Cable?
: In primo luogo conosciamo i vostri requisiti o applicazione.
Secondariamente citiamo secondo i vostri requisiti o i nostri suggerimenti.
In terzo luogo il cliente conferma i campioni ed i posti depositano per ordine convenzionale.
In quarto luogo forniamo il dato dettagliato d'imballaggio e confermiamo con il cliente.
Poi sistemiamo la produzione.
Q6. È GIUSTO da stampare il mio logo sul prodotto del cavo di lan?
: Sì. Informici prego formalmente prima della nostra produzione.
Q7: Offrite garantite per i prodotti?
: Sì, offriamo 25 anni di garanzia ai nostri prodotti.
